Aufstockung Wohnhaus

Daten und Fakten

Bauort: 75417 Mühlacker

Wohnfläche einschl. Ausbaureserve vorher: 165 m²
Wohnfläche nach Aufstockung: 314 m²
Bruttovolumen vorher: 1.064 m³

Bruttovolumen nach Aufstockung = 1.545 m³

Unsere Leistungen: Objekt- & Tragwerksplanung, Bauleitung

Beschreibung

Im Zuge eines Umbaus wird das nachstehende Wohnhaus um ein Stockwerk sowie ein neues Dach erweitert.

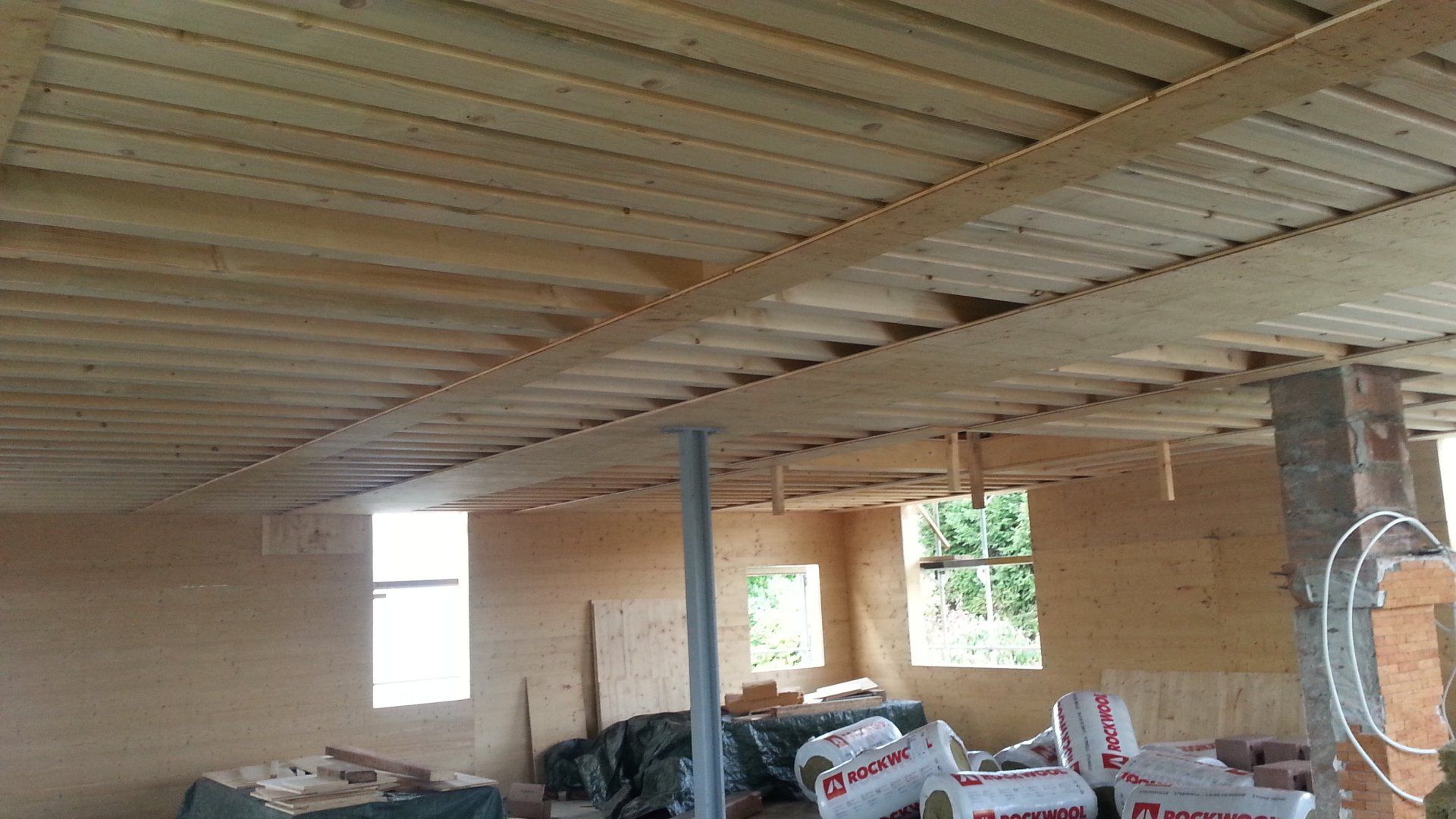

Die neue Decke über EG, sowie die Dachkonstruktion werden in Holzbauweise erstellt und als 2-Feld-Träger gerechnet,

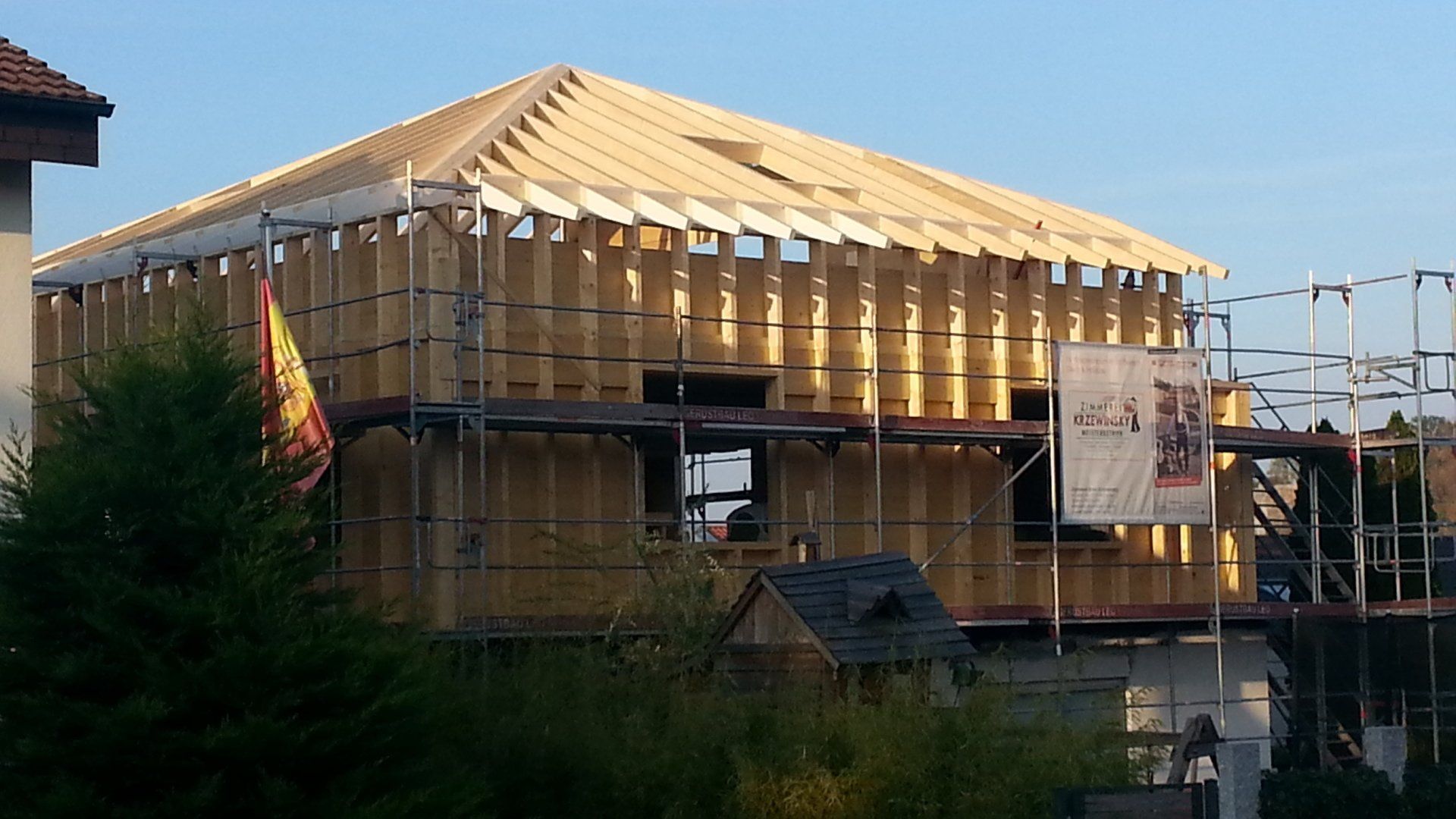

wobei die Balken in der Mitte des Grundrisses auf einem Stahlträger auflagern. Die Walmdachkonstruktion besteht aus vier Gratsparren, die in der Dachfläche verbunden sind mit 3-S-Platten. Diese übernehmen den Zug, der aufgrund des einseitig aufgelösten Kniestocks nicht über einen Ringanker abgetragen werden kann.

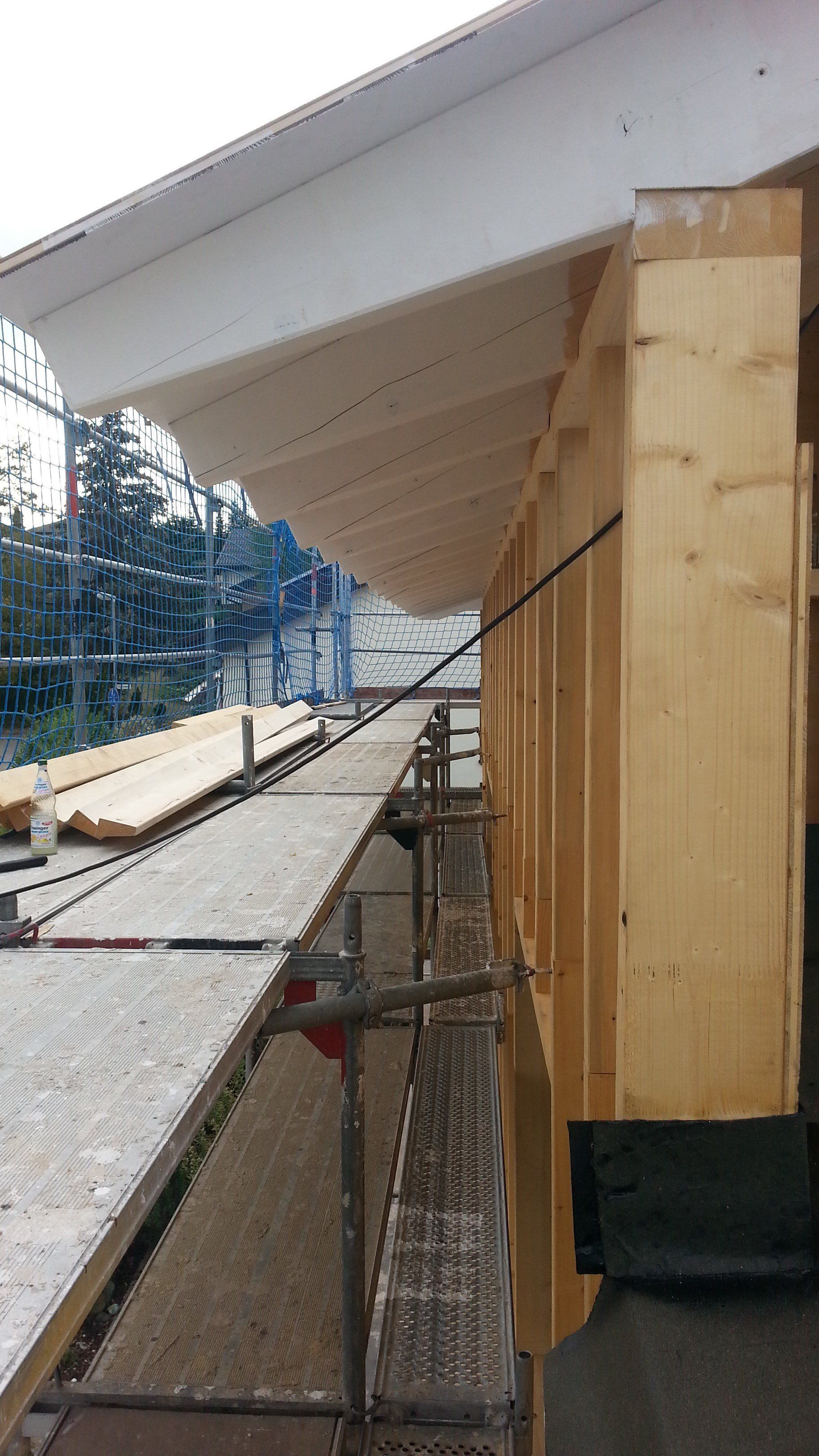

Im Bereich des unterbrochenen Kniestocks können die vertikalen Kräfte des Daches nicht wie
gewohnt über die Außenwände abgetragen werden. Daher wird zusätzlich eine tragende (Holz-) Wand

ausgebildet, die als versetzte Außenwand im DG als Auflager für die verkürzten Gratsparren und Sparren dient.
Sparren übernehmen zusammen mit der Konterlattung wie gewohnt den vertikalen Lastabtrag in der Fläche.
